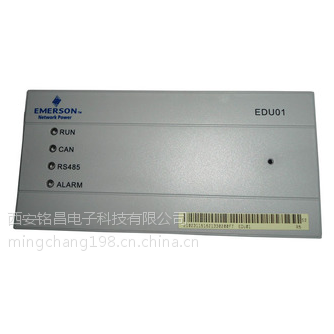

EDU01直流配电监控模块（以下简称 EDU01）主要应用于直流屏中模拟量的检测、降压硅链控
ER系列充电模块 CAN通信协议的转换。其小型
功能
1．检测 3路电压、2路电流、1段母线绝缘电阻，各个测量通道之间采用高阻隔离。
2．将 ER22010/T、ER4830/S、EC4820/M等模块的 CAN通信协议转为与 RS485接口的
HD22010-3等模块兼容的 MODBUS ENPC通信协议。
3．自控5级或 7级硅链进行电压调节，可以识别硅链开路短路故障，并自进入保护模式，防止控。
4．可以根据设定的电池限流点自CAN总线上的组充电模块的输出电流，对电池进行限流充电。
5．正负母线对地内置 30K可投切电阻，配合通信型直流互感器可组成直流型绝缘仪系统。

2注意事项
1．EDU01必须安装在机柜内部，只有示使用。
2．在安装维护过程中，将 EDU01主机从底座取下后，注意底座上仍然有电源输入，小心触电。
3．EDU01包含多个直流电源输入在维修之前需断开所有电源。
4．根据电力系统规范要求，接入采集装置的电源输入线必须配置熔断器。
220V 系统熔断器推荐型号为0477002.MXP（LITTELFUSE公司生产）或
者额定电压220Vdc，容量2A，慢熔特性的类似器件； 110V 系统推荐
熔断器型号为0215004.MXP（LITTELFUSE 公司生产）或者额定电压
110Vdc，容量4A，慢熔特性的类似器件。
5．为了***绝缘检测功能的可靠运行，EDU01 上的所有接地端必须可
靠接地。EDU01 底座上的接地孔（位置见图11）必须使用M4 弹垫螺钉
固定在机柜地上，使之与机柜可靠接地。
6．使用EDU01 控制硅链继电器时，在硅链继电器的线圈两端必须连接
续流二极管，二极管推荐型号1N4007。
7． CAN 总线上的整流模块CAN 接口必须串接成总线网络，如图8 所
示。
8．人体产生的静电会损坏EDU01 中电路板上的IC 等静电敏感元器件。
在接触设备前，为防止人体静电损坏敏感元器件，必须佩戴防静电护腕，
并将防静电护腕的另一端良好接地。
9．禁止将EDU01 安装在系统上运输。EDU01 必须单独包装运输，系统
现场安装完成后，再将EDU01 安装到系统上。

3 安装
EDU01 外部尺寸为：117mm（宽）×88mm（高）×119.5mm（深）。
如果EDU01 需要安装在机柜面板上，则其最小开口尺寸为：118mm×
58mm。
EDU01 可以安装在宽度为35mm 的DIN 导轨上，也可以通过螺钉固定在
墙壁、面板等平面上。
安装方向
EDU01 固定在水平导轨或者水平安装面上时，没有安装方向的限制。但
是，如果EDU01 固定在竖直或倾斜的导轨或安装面上时，可以采用
前3 种安装方向，禁止采用第4 种安装方向。
安装步骤
EDU01 有两种安装方式，导轨安装和螺钉安装，用户可以根据具体情况
选用。
安规类型指出了EDU01 内部电路的绝缘情况，在设计和接线时必须参照
上表中的安规类型，例如不可将SELV 电路端口接入到危险的高压电路
中去。
