| 品牌：爱默生 | 型号： ER11020/T | 类型：DC/DC电源 |
| 输入电压：12V | 输出功率：25W | 调制方式：脉冲宽度调制(PWM)式 |
| 晶体管连接方式：推挽式 | 输出电压：32V | 工作效率：10% |
| 输出纹波噪音：20 | 输出电压精度：30% | 电压调整率：40% |
| 负载调整率：50% | 输出电流：6A |
公司名称：西安铭昌电子科技有限公司
联系人：李经理
联系电话：18729591056
固定电话：029-88668398
在线QQ：972200503
地址：西安市碑林区西荷花园3号楼21层2号

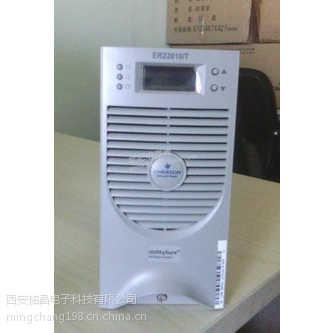

艾默生充电模块ER11020/T
整流模块由三相无源PFC和DC/DC 两个功率部分组成。在两功率部分之外
还有辅助电源以及输入、输出检测及保护电路。
前级三相无源PFC电路由输入EMI和三相无源PFC组成，用以实现交流输入
的整流滤波和输入电流的校正，以满足相关的输入电流谐波和EMC标准。
后级的DC/DC变换器由DSP产生PWM波控制前级PFC输出的直流电压、经过
高频变压器输出后再整流滤波输出直流电压，从而将前级整流电压转换
成电力操作电源要求的稳定的直流电压。
辅助电源在三相无源PFC之后，DC/DC变换器之前，利用三相无源PFC的
直流输出，产生控制电路所需的各种电源。输入检测电路实现输入过欠
压、缺相等检测功能。DC/DC的检测保护电路包括输出电压电流的检测
，散热器温度的检测等，所有这些信号用于DC/DC的控制和保护。
CAN总线用于实现整流模块与主监控模块的通讯以及整流模块间的均流。
