PSM-E01

系统概述

PSM-E01 监控系统包括HD系列充电模块内部的监控电路，以及监控模块（PSM-E01），此外系统还可能从外部接入绝

缘监测继电器（监控模块内部具有简单的母线对地电压监测功能）、故障信息以干节点方式输出的电池检测仪等设备。

PSM-E01 监控系统主要为合作厂家设计，用以组成小容量配置的直流系统，可应用于35kV以下低端变电站和各类用户

变的直流操作电源系统。配合HD系列电力用高频开关充电模块，PSM-E01
监控系统可完成智能化电池管理和直流系统

监测及告警。PSM-E01监控系统具备远程管理功能，可选择通过Modbus、CDT91规约和综合自动化系统通讯上报数据，

用于电站实现无人职守。

系统监测的信号量

PSM-E01 监控系统监测各模拟量和开关量，在PSM-E01监控模块的LCD 屏上显示或发出告警。

功能

监控模块是监控系统的数据处理中心，采集各种电压、电流数据，并通过控制 HD系列充电模块完成蓄电池组的自动均

浮充转换。其具体功能如下：

告警功能：如果电源系统有故障产生，监控模块将弹出告警信息菜单，点亮告警指示灯，同时控制告警蜂鸣器鸣叫。

遥控、遥信、遥测功能：监控模块还可将电源系统运行数据通过RS485或RS232 通讯接口按用户设定的通讯规约（可选

择Modbus或CDT91）上报给综合自动化系统，并接收综合自动化系统下发的均浮充控制命令，实现遥控、遥测、遥信

功能。

显示功能：LCD液晶显示，配合前面板按键，可完成设置、查阅、显示、事件记录等各项功能。

外观

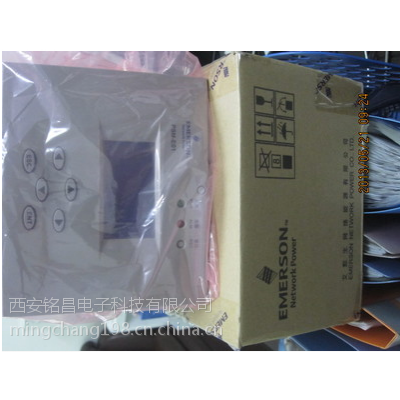

PSM-E01 监控模块关外

前面板

包括 2 个指示灯、1个复位按钮、1 个LCD 显示屏和6个功能键。

指示灯有电源指示灯和告警指示灯。当监控模块正常通电时，电源指示灯亮，否则，电源指示灯灭。当监控模块有告警

时，告警指示灯亮，否则，指示灯灭。

按下复位按钮后，监控模块将重新启动。在对监控模块进行系统级的参数设置后，需要按下复位按钮重新启动监控模块，

以保存系统级参数。

LCD 显示屏可以显示4 行，每行可以显示8个汉字。用于显示电力电源系统所有工作信息和告警信息。

功能键用于菜单操作时的翻页，输入数字，和参数设置确认等。

后面板

后面板包括一个后盖板，两排接线端子，两颗接地螺母（其中 P1为绝缘检测地线螺母，P2 为监控模块机壳接地螺母）

和4 颗安装螺钉。

监控模块器件清单

选择 PSM-E01 和PSM-E02监控模块时，必须从我司配置的器件

名称 型号规格 数量 BOM编码 生产厂家 备注

监控模块 PSM-E01 1 02311419 艾默生 含RS232/485
通信口

监控模块 PSM-E02 1 02311435 艾默生 不含通信口

监控附件 MONI01FJ 1 02233166 艾默生

温度传感器 MONI01ZSL 1 04115949 艾默生

开关量

1馈出支路空开状态常闭外部所有馈出开关信号合并为一路信号输入

2电池熔丝通断状态常闭电池组输入熔断器熔断故障状态
