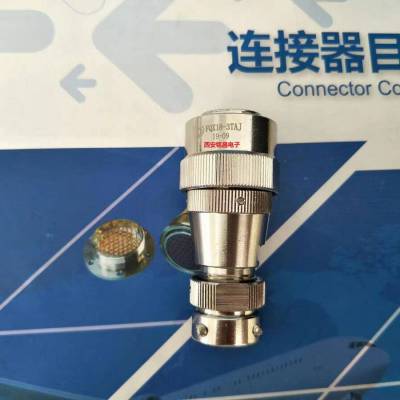

品牌：CHHE	型号：FQX18-3TAJ	种类：PLCC
应用范围：电缆	工作频率：低频	接口类型：AC/DC
形状：圆形	加工定制：是	特性：防水
接触件材质：铜镀金	绝缘体材质：塑料	芯数：3
针数：3	应用领域：电工电气

司称：西安铭昌电子科技有限公司

系联电18729591056

定话：在 QQ972200503

址：西安市碑林区西荷花园号楼层号

FQX18防水型系列圆形电连接器体积小，采用高强度铝合金车加工外壳，使用与FQ系列通用的PBT塑料作绝缘体，铜合金针孔镀金，重量轻,螺纹方式连接，外观精美，机械性能、防水性能优良，可以达到IP68，操作使用简便。产品使用***技术，结构***，电连接性能优良，价格低廉，性价比高。插针、插孔引线采用焊接式，产品被广泛使用于各种电子仪器、电子、电气设备间有防水要求的电连接中。产品针、孔可以根据您的要求互换。符合CE，RoHs认证。

型号命名

FQX 18 - 5 Z J - 6

1 2 3 4 5 6

1.主称代号： FQX防水型圆形电连接器

2.壳体号： 18

3.芯数： 1,3,4,5,6,7,12

4.电连接器类别：T:直式插头;TR:90?弯插头;Z:带方形防水垫插座,Z2:带O形圈插座;ZY:圆形法兰座; ZP:对接式方形插座,ZPY:对接式圆形插座

5.接触件类型: J:针, K:孔

6.尾部电缆规格：6,7,8,9,10,12

技术指标

能在1米水深经受1小时的试验产品内部不进水(IP68)

工作温度	相对湿度	工作气压	振动	碰撞
-55°C~+85°C	40°C时达（90~96）%	达4.4KPa	10~200Hz,150m/s?	490m/s?

工作电流	工作电压	接触电阻	机械寿命
2A(10A,2)*	110V/250V/400V	≤10/5/2.5 mΩ	500次
工作环境	耐电压(400V/250V/110V)	绝缘电阻(400V/250V/110V)
正常	2000V/1500V/1000V	≥5000MΩ/1000MΩ
潮湿	1000V/750V/500V	≥100MΩ/20MΩ/10MΩ
